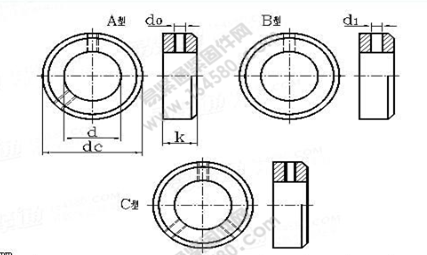

DIN705-2007 调整环
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-08-13 09:41
|
公称直径 d |
dc h13 |
k js14 | d0 |
d1 H11 | 每100件DIN705-2007 调整环的质量 单位：kg | |
| Form A |
Form B Form C | |||||
| 2 | 6 | 3.5 | M2 | 0.6 | 0.069 | 0.065 |
| 2.5 | 7 | 4 | M2 | 0.8 | 0.105 | 0.096 |
| 3 | 7 | 5 | M2 | 0.8 | 0.123 | 0.115 |
| 3.5 | 8 | 5 | M2.5 | 1 | 0.162 | 0.155 |
| 4 | 8 | 5 | M2.5 | 1 | 0.152 | 0.145 |
| 4.5 | 10 | 6 | M3 | 1.5 | 0.296 | 0.289 |
| 5 | 10 | 6 | M3 | 1.5 | 0.28 | 0.273 |
| 5.5 | 12 | 6 | M4 | 1.5 | 0.432 | 0.414 |
| 6 | 12 | 8 | M4 | 1.5 | 0.548 | 0.526 |
| 7 | 12 | 8 | M4 | 1.5 | 0.488 | 0.464 |
| 8 | 16 | 8 | M4 | 2 | 0.94 | 0.92 |
| 10 | 20 | 10 | M5 | 3 | 1.85 | 1.8 |
| 12 | 22 | 12 | M6 | 4 | 2.52 | 2.44 |
| 14 | 25 | 12 | M6 | 4 | 3.17 | 3.09 |
| 15 | 25 | 12 | M6 | 4 | 2.98 | 2.88 |
| 16 | 28 | 12 | M6 | 4 | 3.84 | 3.76 |
| 18 | 32 | 14 | M6 | 5 | 6 | 5.84 |
| 20 | 32 | 14 | M6 | 5 | 5.3 | 5.2 |
| 22 | 36 | 14 | M6 | 5 | 6.9 | 6.79 |
| 24 | 40 | 16 | M8 | 6 | 10 | 9.8 |
| 25 | 40 | 16 | M8 | 6 | 9.56 | 9.32 |
| 26 | 40 | 16 | M8 | 6 | 9.05 | 8.83 |
| 28 | 45 | 16 | M3 | 6 | 12.2 | 11.9 |
| 30 | 45 | 16 | M3 | 6 | 11.1 | 10.8 |
| 32 | 50 | 16 | M8 | 8 | 14.5 | 14 |
|
公称直径 d |
dc h13 |
k js14 | d0 |
d1 H11 |
每100件DIN705-2007 调整环的质量 单位：kg | |
| Form A |
Form B Form C | |||||
| 35 | 56 | 16 | M8 | 8 | 18.7 | 18.2 |
| 36 | 56 | 16 | M8 | 8 | 18 | 17.6 |
| 40 | 63 | 18 | M10 | 8 | 26.1 | 25.6 |
| 45 | 70 | 18 | M10 | 8 | 31.7 | 31 |
| 50 | 80 | 18 | M10 | 10 | 42.9 | 42.1 |
| 55 | 30 | 18 | M10 | 10 | 37.3 | 36.4 |
| 56 | 80 | 18 | M10 | 10 | 36.1 | 35.2 |
| 60 | 90 | 20 | M10 | 10 | 55.2 | 54.3 |
| 63 | 90 | 20 | M10 | 10 | 50.8 | 49.8 |
| 65 | 100 | 20 | M10 | 10 | 70.8 | 69.8 |
| 70 | 100 | 20 | M10 | 10 | 62.6 | 61.6 |
| 75 | 110 | 22 | M12 | 10 | 87.1 | 86 |
| 80 | 110 | 22 | M12 | 10 | 76.8 | 75.5 |
| 85 | 125 | 22 | M12 | 12 | 113 | 111 |
| 90 | 125 | 22 | M12 | 12 | 101 | 99 |
| 100 | 140 | 25 | M12 | 12 | 147 | 145 |
| 110 | 160 | 25 | M12 | 12 | 206 | 204 |
| 120 | 160 | 25 | M12 | 12 | 171 | 169 |
| 125 | 180 | 28 | M16 | 16 | 285 | 282 |
| 140 | 200 | 28 | M16 | 16 | 347 | 343 |
| 150 | 200 | 28 | M16 | 16 | 298 | 294 |
| 160 | 220 | 32 | M20 | / | 446 | / |
| 180 | 250 | 32 | M20 | / | 590 | / |
| 200 | 280 | 32 | M20 | / | 756 | / |
