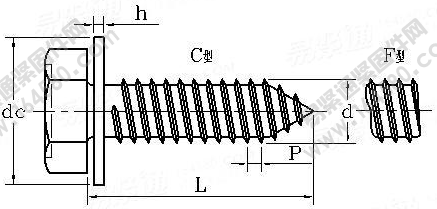

GB /T 9074.22-1988 六角头自攻螺钉和平垫组合
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-08-21 09:23
| 螺纹规格d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 |
| dc | 6 | 8 | 9 | 10 | 12 | 14 | 14 |
| h | 0.8 | 1 | 1 | 1 | 1.6 | 1.6 | 1.6 |
| 其余尺寸参照GB5285-1985标准 | |||||||
| 公称直径d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 |
| 公称长度L | 每1000件钢制品的质量≈kg | ||||||
| 9.5 | 0.62 | 0.99 | 1.49 | ||||
| 13 | 0.73 | 1.15 | 1.72 | 2.45 | 3.43 | 5.07 | |
| 16 | 0.83 | 1.29 | 1.92 | 2.71 | 3.78 | 5.55 | 8.78 |
| 19 | 0.92 | 1.43 | 2.12 | 2.98 | 4.13 | 6.03 | 9.57 |
| 22 | 1.57 | 2.31 | 3.24 | 4.43 | 6.5 | 10.36 | |
| 25 | 2.51 | 3.51 | 4.83 | 6.98 | 11.15 | ||
| 32 | 4.12 | 5.65 | 8.09 | 12.99 | |||
| 38 | 9.05 | 14.57 | |||||
| 45 | 16.42 | ||||||
| 50 | 17.74 | ||||||
