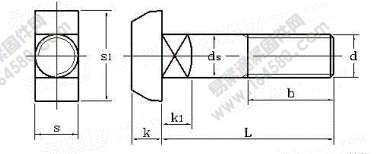

DIN 186-1988 T型方颈螺栓执行标准
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-08-21 17:21
| 公称直径d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | |
| 螺纹P | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | |
| ds | max | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 30.84 | 37 | 43 | 49 |
| min | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 29.16 | 35 | 41 | 47 | |
| b | L≤120 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | 78 | / | / |
| 120<L≤200 | / | / | / | / | 44 | 52 | 60 | 72 | 84 | 96 | 108 | |
| k= | max | 4.9 | 5.9 | 7.5 | 8.75 | 11.4 | 13.9 | 15.9 | 20 | 24 | 27 | 31 |
| k1 | min | 4.1 | 5.1 | 6.5 | 7.25 | 9.6 | 12.1 | 14.1 | 18 | 22 | 25 | 29 |
| max | 6.6 | 8.75 | 10.75 | 12.9 | 16.9 | 21 | 25 | 31 | 37.25 | 43.25 | 49.25 | |
| s | min | 5.4 | 7.25 | 9.25 | 11.1 | 15.1 | 19 | 23 | 29 | 34.75 | 40.75 | 46.75 |
| s1 | max | 16.9 | 18.9 | 22 | 27 | 31 | 37.25 | 44.25 | 55.5 | 67.5 | 81.5 | 89.75 |
| min | 15.1 | 17.1 | 20 | 25 | 29 | 34.75 | 41.75 | 52.5 | 64.5 | 78.5 | 86.25 | |
| 公称直径 | M6 | M3 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
| 公称长度L | 每1000件钢制品的质量≈kg | ||||||||||
| 30 | 9.9 | 18.2 | 30 | ||||||||
| 35 | 11 | 19.7 | 32.5 | ||||||||
| 40 | 12.1 | 20.2 | 35 | 55.1 | |||||||
| 45 | 13.2 | 22.2 | 37.5 | 58.7 | |||||||
| 50 | 14.3 | 24.2 | 40.6 | 62.3 | 117 | ||||||
| 55 | 15.4 | 26.2 | 43.7 | 66.7 | 124 | ||||||
| 60 | 16.5 | 28.2 | 46.8 | 71.1 | 130 | 220 | |||||
| 65 | 30.2 | 49.9 | 74.5 | 137 | 230 | ||||||
| 70 | 32.2 | 53 | 78.9 | 145 | 240 | 377 | |||||
| 75 | 34.2 | 56.1 | 84.3 | 153 | 250 | 392 | |||||
| 80 | 36.2 | 59.2 | 88.7 | 161 | 262 | 407 | |||||
| 90 | 65.4 | 97.8 | 177 | 287 | 437 | 727 | |||||
| 100 | 71.6 | 106 | 193 | 302 | 467 | 773 | |||||
| 110 | 115 | 209 | 327 | 502 | 819 | ||||||
| 120 | 124 | 225 | 351 | 538 | 874 | 1380 | |||||
| 130 | 241 | 376 | 583 | 930 | 1450 | ||||||
| 140 | 257 | 401 | 618 | 985 | 1530 | 2220 | |||||
| 150 | 273 | 426 | 654 | 1040 | 1610 | 2310 | 3180 | ||||
| 160 | 289 | 450 | 689 | 1090 | 1690 | 2420 | 3300 | ||||
| 170 | 475 | 725 | 1150 | 1770 | 2530 | 3420 | |||||
| 180 | 500 | 760 | 1200 | 1850 | 2640 | 3540 | |||||
| 190 | 525 | 796 | 1260 | 1930 | 2750 | 3680 | |||||
| 200 | 550 | 831 | 1310 | 2010 | 2860 | 3820 | |||||
此文关键字：
DIN 186-1988,T型方颈螺栓,执行标准
