DIN 186-2010 T型方颈螺栓执行标准

责任编辑：泰强不锈钢作者：泰强不锈钢人气：发表时间:2015-08-21 17:31

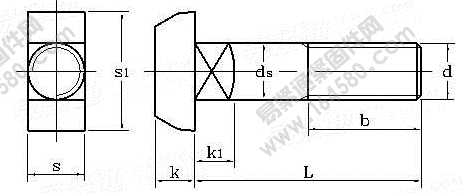

公称直径d		M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
螺纹P		1	1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5
ds	max	6. 48	8. 58	10. 58	12.7	16.7	20. 84	24. 84	30. 84	37	43	49
ds	min	5. 52	7. 42	9. 42	11.3	15.3	19.16	23.16	29.16	35	41	47
	L≤120	18	22	26	30	38	46	54	66	78	/	/
b	120< L≤200	/	28	32	36	44	52	60	72	84	96	108
	L>200	/	/	/	49	57	65	73	85	97	109	128
k=	max	4.9	5.9	7.5	8. 75	11.4	13.9	15.9	20	24	27	31
ki	min	4.1	5.1	6.5	7. 25	9.6	12.1	14.1	18	22	25	29
	max	6.6	8. 75	10. 75	12.9	16.9	21	25	31	37. 25	43. 25	49. 25
s	min	5.4	7. 25	9. 25	11.1	15.1	19	23	29	34. 75	40. 75	46. 75
si	max	16.9	18.9	22	27	31	37. 25	44. 25	55.5	67.5	81.5	89. 75
si	min	15.1	17.1	20	25	29	34. 75	41.75	52.5	64.5	78.5	86. 25

公称直径	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
公称长度L	每1000件钢制品的质量≈kg
30	9.9	18.2	30
35	11	19.7	32.5
40	12.1	20.2	35	55.1
45	13.2	22.2	37.5	58.7
50	14.3	24.2	40.6	62.3	117
55	15.4	26.2	43.7	66.7	124
60	16.5	28.2	46.8	71.1	130	220
65		30.2	49.9	74.5	137	230
70		32.2	53	78.9	145	240	377
75		34.2	56.1	84.3	153	250	392
80		36.2	59.2	88.7	161	262	407
90			65.4	97.8	177	287	437	727
100			71.6	106	193	302	467	773
110				115	209	327	502	819
120				124	225	351	538	874	1380
130					241	376	583	930	1450
140					257	401	618	985	1530	2220
150					273	426	654	1040	1610	2310	3180
160					289	450	689	1090	1690	2420	3300
170						475	725	1150	1770	2530	3420
180						500	760	1200	1850	2640	3540
190						525	796	1260	1930	2750	3680
200						550	831	1310	2010	2860	3820
