DIN 261-1987 T型带孔螺栓执行标准

责任编辑：泰强不锈钢作者：泰强不锈钢人气：发表时间:2015-08-21 17:53

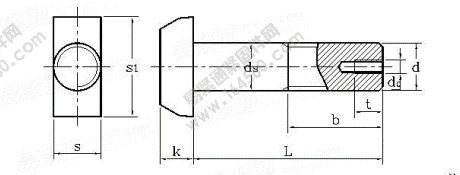

公称直径d		M8	M10	Ml2	Ml6	M20	M24	M30	M36	M2	M48	M56	M64	M72	M80	M90	Ml00
螺纹	P	1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5	5.5	6	6	6	6	6
ds	max	8.58	10.58	12.7	16.7	20.84	24.84	30.84	37	34	38	45	50	55	65	70	80
ds	min	7.42	9.42	11.3	15.3	19.16	23.16	29.16	35	33	37	44	49	53.8	63.8	68.8	78.8
	max	5.9	7.5	8.75	11.4	13.9	15.9	20	24	27	31	36.25	41.25	46.25	51.25	56.5	63.5
k	min	5.1	6.5	7.25	9.6	12.1	14.1	18	22	25	29	33.75	38.75	43.75	48.75	53.5	60.5
	max	8.75	10.75	12.9	16.9	21	25	31	37.25	43.25	49.25	57.5	65.5	73.5	81.5	91.75	101.8
s	min	7.25	9.25	11.1	15.1	19	23	29	34.75	40.75	46.75	54.5	62.5	70.5	78.5	88.25	98.25
s1	max	18.9	22	27	31	37.25	44.25	55.5	67.5	81.5	89.75	103.8	116.8	130	142	157	172
s1	min	17.1	20	25	29	35.75	41.75	52.5	64.5	78.5	86.25	100.3	113.3	126	138	153	168
do		/	/	/	/	/	/	/	Ml2	Ml2	Ml2	Ml6	Ml6	Ml6	M20	M20	M20
t		/	/	/	/	/	/	/	22	22	22	26	26	26	33	33	33

公称直径d	M8	M10	Ml2	Ml6	M20	M24	M30	M36	M42	M48	M56	M64	M72	M80	M90	Ml00
公称长度L	每1000件钢制品的质量≈kg
30	18	28.2
35	19.5	31.3
40	20	34.4
45	22	37.5	56.5
50	23.9	40.6	60.9	113
55	25.9	43.7	65.4	121
60	27.9	46.6	69.8	129	211
65	29.8	49.9	74.3	137	223
70	31.8	53	78.7	145	236	355
75	33.8	56.1	83.1	153	248	373
80	37.7	59.2	87.6	161	260	390
90		65.4	96.5	176	285	426
100		71.6	105	192	310	461	812
110			114	208	334	497	868
120			123	224	359	532	923	1310	1800
130				239	384	568	978	1390	1870
140				255	408	603	1030	1470	1940
150				271	433	639	1090	1550	2010	2770
160				297	458	674	1140	1630	2080	2860
170					483	710	1200	1710	2150	2950
180					507	745	1260	1790	2220	3040	4310
190					532	7814	1310	1870	2290	3130	4440
200					557	816	1370	1950	2380	3220	4500	6290
220									2510	3400	4800	6600
240									2650	3570	5060	6910
260									2790	3750	5310	7220	9530
280									2930	3930	5560	7530	9900
300									3080	4110	5810	7840	10300	13600
320									3220	4290	6060	8150	10600	14200
340									3360	4460	6310	8460	11000	14700	16500
360									3500	4640	6560	8770	11400	15200	19100	24500
380									3640	4820	6810	9080	11800	15700	19700	25300
400									3780	5000	7060	9390	12300	16200	20300	26100
