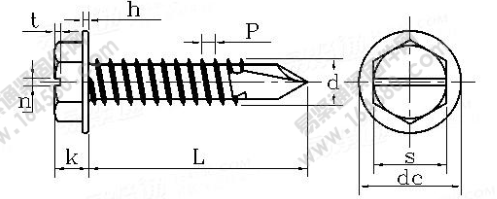

DIN 7504L-1995 开槽六角带介钻尾自攻钉执行标准
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-08-24 16:11
| 公称直径d | ST2.9 | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 | |
| 螺距 P | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | |
| dc | max | 6.3 | 8.3 | 8.3 | 8.8 | 10.5 | 11 | 13.5 | 18 |
| min | 5.8 | 7.6 | 7.6 | 8.1 | 9.8 | 10 | 12.2 | 16.7 | |
| h min | 0.4 | 0.6 | 0.6 | 0.8 | 0.9 | 1 | 1 | 1.2 | |
| K | max | 2.8 | 3.4 | 3.4 | 4.1 | 4.3 | 5.4 | 5.9 | 7 |
| min | 2.5 | 3 | 3 | 3.6 | 3.8 | 4.8 | 5.3 | 6.4 | |
| S | max | 4 | 5.5 | 5.5 | 7 | 8 | 8 | 10 | 13 |
| min | 3.82 | 5.32 | 5.32 | 6.78 | 7.78 | 7.78 | 9.78 | 12.73 | |
| n | max | 1 | 1.2 | 1.2 | 1.51 | 1.51 | 1.91 | 1.91 | 2.31 |
| min | 0.86 | 1.06 | 1.06 | 1.26 | 1.26 | 1.66 | 1.66 | 2.06 | |
| t min | 0.35 | 0.43 | 0.43 | 0.51 | 0.51 | 0.66 | 0.66 | 0.83 | |
此文关键字：
DIN 7504L-1995,开槽,六角,带介,钻尾自攻钉,执行标准,钻尾
