DIN 9025 S系列碟簧安全垫圈执行标准
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-08-25 12:06

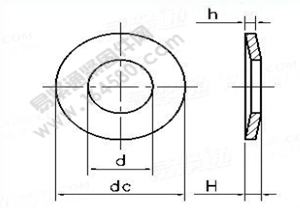

| d | dc | h | H | |
| 公称直径 | max | |||
| 1.5 | 1.7 | 3.2 | 0.35 | 0.6 |
| 2 | 2.2 | 4 | 0.35 | 0.6 |
| 2.5 | 2.7 | 4.8 | 0.45 | 0.9 |
| 3 | 3.2 | 5.5 | 0.45 | 0.9 |
| 3.5 | 3.7 | 6 | 0.45 | 0.9 |
| 4 | 4.3 | 7 | 0.5 | 1 |
| 5 | 5.3 | 9 | 0.6 | 1.1 |
| 6 | 6.4 | 10 | 0.7 | 1.2 |
| 7 | 7.4 | 12 | 0.7 | 1.3 |
| 8 | 8.4 | 13 | 0.8 | 1.4 |
| 10 | 10.5 | 16 | 1 | 1.6 |
| 12 | 13 | 18 | 1.1 | 1.7 |
| 14 | 15 | 22 | 1.2 | 2 |
| 16 | 17 | 24 | 1.3 | 2.1 |
| 18 | 19 | 27 | 1.5 | 2.3 |
| 20 | 21 | 30 | 1.5 | 2.4 |
| 22 | 23 | 33 | 1.5 | 2.5 |
| 24 | 25.6 | 36 | 1.8 | 2.7 |
| 27 | 28.6 | 39 | 2 | 2.9 |
| 30 | 31.6 | 45 | 2 | 3.2 |
| 36 | 38 | 54 | 2.5 | 4 |
此文关键字：
DIN 9025,S系列,碟簧,安全垫圈,执行标准
