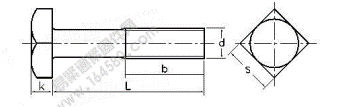

GB /T 35-1988 小方头螺栓执行标准
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-08-25 19:13
| 螺纹规格d | M5 | M6 | M8 | M10 | M12 | M14 | Ml6 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | M42 | M48 | |
| 牙距P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 4 | 4 | 5 | 5 | |
| b | L≤125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | / | / |
| 125<L≤200 | / | / | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 | |
| 200<L | / | / | / | / | / | / | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 97 | 109 | 121 | |
| k | max | 3.74 | 4.24 | 5.24 | 6.24 | 7.29 | 8.29 | 9.29 | 10.29 | 11.35 | 12.35 | 13.35 | 15.35 | 17.35 | 20.42 | 23.42 | 26.42 |
| min | 3.26 | 3.76 | 4.76 | 5.76 | 6.71 | 7.71 | 8.71 | 9.71 | 10.65 | 11.65 | 12.65 | 14.65 | 16.65 | 19.58 | 22.58 | 25.58 | |
| s | max | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 |
| min | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.16 | 23.16 | 26.16 | 29.16 | 33 | 35 | 40 | 45 | 53.5 | 63.1 | 73.1 | |
| 公称直径d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | M42 | M48 |
| 公称长度L | 每1000件钢制品的质量≈kg | |||||||||||||||
| 20 | 3.75 | |||||||||||||||
| 25 | 4.35 | |||||||||||||||
| 30 | 4.95 | 7.59 | ||||||||||||||
| 35 | 5.55 | 8.45 | 16.09 | |||||||||||||
| 40 | 6.15 | 9.31 | 17.65 | 29.23 | ||||||||||||
| 45 | 6.75 | 10.16 | 19.2 | 31.69 | 46.3 | |||||||||||
| 50 | 7.35 | 11.02 | 20.76 | 34.14 | 49.86 | |||||||||||
| 55 | 11.88 | 21 | 36.6 | 53.43 | 75.05 | 103.8 | ||||||||||
| 60 | 12.74 | 23.87 | 39.06 | 56.99 | 79.93 | 110.3 | 142.6 | |||||||||
| 65 | 25.42 | 41.51 | 60.55 | 84.8 | 116.9 | 150.7 | 194.8 | |||||||||
| 70 | 26.98 | 4397 | 64.11 | 89.68 | 123.4 | 158.8 | 205 | 262.6 | ||||||||
| 80 | 30.09 | 48.88 | 71.24 | 99.43 | 136.5 | 175.1 | 225.5 | 287.8 | 340.9 | |||||||
| 90 | 53.79 | 78.36 | 109.2 | 149.6 | 191.3 | 246 | 313 | 370.4 | 501.2 | 647.2 | ||||||
| 100 | 58.7 | 85.48 | 118.9 | 162.7 | 207.5 | 266.4 | 338.2 | 399.9 | 539.3 | 693.9 | ||||||
| 110 | 92.61 | 128.7 | 175.8 | 223.8 | 286.9 | 363.4 | 429.4 | 577.4 | 740.6 | 1128 | ||||||
| 120 | 99.73 | 138.4 | 188.8 | 240 | 307.4 | 388.6 | 458.4 | 615.6 | 787.3 | 1196 | ||||||
| 130 | 148.2 | 201.9 | 256.3 | 327.9 | 413.8 | 488.4 | 653.7 | 834 | 1263 | 1890 | ||||||
| 140 | 157.9 | 215 | 272.5 | 348.3 | 439 | 517.9 | 691.8 | 880.7 | 1331 | 1983 | 2763 | |||||
| 150 | 228.1 | 288.8 | 368.8 | 464.2 | 547.4 | 729.9 | 927.4 | 1299 | 2076 | 2885 | ||||||
| 160 | 241.2 | 305 | 389.3 | 489.4 | 576.9 | 768 | 974.1 | 1467 | 2169 | 3007 | ||||||
| 180 | 337.5 | 430.3 | 539.8 | 635.9 | 844.2 | 1068 | 1603 | 2355 | 3251 | |||||||
| 200 | 471.2 | 590.2 | 694.9 | 920.5 | 1161 | 1738 | 2540 | 3494 | ||||||||
| 220 | 640.6 | 753.9 | 996.7 | 1254 | 1874 | 2726 | 3738 | |||||||||
| 240 | 812.9 | 1073 | 1348 | 2010 | 2912 | 3982 | ||||||||||
| 260 | 1149 | 1441 | 2145 | 3098 | 4226 | |||||||||||
| 280 | 1535 | 2281 | 3284 | 4470 | ||||||||||||
| 300 | 1628 | 2416 | 3470 | 4713 | ||||||||||||
此文关键字：
GB /T 35-1988,小方头螺栓,执行标准
