DIN 444-1983 活节螺栓执行标准
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-08-25 19:18

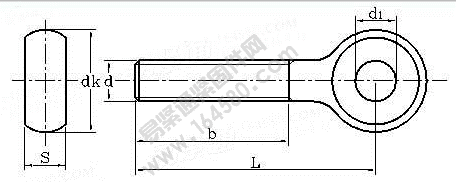

| 公称直径d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M33 | M36 | M39 | ||
| 螺距P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | ||
| s | Type A | max | 8 | 9 | 11 | 14 | 17 | 19 | 24 | 28 | 30 | 34 | 38 | 41 | 46 |
| min | 7.52 | 8.52 | 10.3 | 13.3 | 16.3 | 18.16 | 23.16 | 27.2 | 29.16 | 33 | 37 | 40 | 45 | ||
| Type B and C | max | 6 | 7 | 9 | 12 | 14 | 17 | 22 | 25 | 27 | 30 | 34 | 38 | 41 | |
| min | 5.88 | 6.85 | 8.85 | 11.82 | 13.82 | 16.82 | 21.79 | 24.8 | 26.79 | 29.8 | 33.75 | 37.75 | 40.75 | ||
| b | L≤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 | 66 | / | / | / | |
| 125<L≤ | / | / | 28 | 32 | 36 | 44 | 52 | 50 | 66 | 72 | 78 | 84 | 90 | ||
| 200 | |||||||||||||||
| L>200 | / | / | / | / | 49 | 57 | 65 | 73 | 79 | 85 | 91 | 97 | 103 | ||
| d1 | H9 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24/25 | 27/28 | 30 | 32/33 | 35/36 | |
| dk | Tpye A | max | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| min | 10.9 | 12.9 | 16.9 | 18.7 | 23.7 | 30.4 | 38.4 | 43.4 | 48.4 | 53.1 | 58.1 | 63.1 | 68.1 | ||
| Type B and C | max | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | |
| min | 11.57 | 13.6 | 17.57 | 19.48 | 24.48 | 31.38 | 39.38 | 44.4 | 49.38 | 54.3 | 59.26 | 64.26 | 69.26 | ||
| 公称直径d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M33 | M36 | M39 |
| 公称长度L | 每1000件钢制品的质量≈kg | ||||||||||||
| 30 | 7.93 | ||||||||||||
| 35 | 8.7 | 12.6 | |||||||||||
| 40 | 9.47 | 13.7 | 25 | ||||||||||
| 45 | 10.3 | 14.8 | 26.9 | 36 | |||||||||
| 50 | 11 | 15.9 | 28.9 | 39.1 | |||||||||
| 55 | 11.8 | 17 | 30.9 | 42.2 | 67 | ||||||||
| 60 | 12.6 | 18.1 | 32.8 | 45.3 | 71.4 | ||||||||
| 65 | 13.3 | 19.2 | 34.8 | 48.4 | 76.8 | ||||||||
| 70 | 14.1 | 20.3 | 36.8 | 51.5 | 80.3 | 149 | |||||||
| 75 | 14.9 | 21.5 | 38.8 | 54.6 | 84.8 | 157 | |||||||
| 80 | 15.7 | 22.6 | 40.7 | 57.6 | 89.2 | 164 | |||||||
| 90 | 23.7 | 44.7 | 63.8 | 98.1 | 180 | ||||||||
| 100 | 48.6 | 70 | 106 | 196 | 334 | 454 | |||||||
| 110 | 52.6 | 76.1 | 115 | 212 | 359 | 489 | |||||||
| 120 | 56.5 | 82.3 | 124 | 228 | 383 | 524 | 618 | ||||||
| 130 | 60.5 | 88.4 | 133 | 244 | 408 | 560 | 563 | ||||||
| 140 | 64.4 | 94.5 | 142 | 259 | 433 | 596 | 708 | ||||||
| 150 | 101 | 151 | 275 | 457 | 631 | 753 | 997 | 1240 | |||||
| 160 | 160 | 291 | 482 | 667 | 798 | 1050 | 1310 | 1570 | 1880 | ||||
| 180 | 178 | 322 | 531 | 738 | 888 | 1160 | 1440 | 1730 | 2070 | ||||
| 200 | 195 | 354 | 581 | 809 | 978 | 1270 | 1570 | 1890 | 2250 | ||||
| 220 | 211 | 383 | 624 | 868 | 1060 | 1370 | 1690 | 2050 | 2420 | ||||
| 240 | 229 | 414 | 674 | 939 | 1140 | 1480 | 1820 | 2200 | 2610 | ||||
| 260 | 247 | 446 | 723 | 1010 | 1230 | 1590 | 1960 | 2350 | 2790 | ||||
| 280 | 1320 | 1700 | 2100 | 2500 | 2970 | ||||||||
| 300 | 1400 | 1810 | 2240 | 2650 | 3100 | ||||||||
