GB /T 97.5-2002 平垫圈 用于自攻螺钉和垫圈组合件
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-08-26 11:16

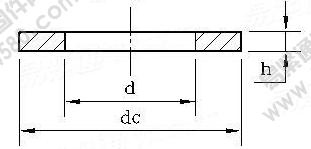

| d | dc | h | |||||
| 公称直径 | max | min | max | min | 公称直径 | max | min |
| 2.2 | 2 | 1.9 | 5 | 4.82 | 1 | 1.06 | 0.94 |
| 2.9 | 2.6 | 2.5 | 7 | 6.64 | 1 | 1.06 | 0.94 |
| 3.5 | 3.1 | 3 | 8 | 7.64 | 1 | 1.06 | 0.94 |
| 4.2 | 3.67 | 3.55 | 9 | 8.64 | 1 | 1.06 | 0.94 |
| 4.8 | 4.12 | 4 | 10 | 9.64 | 1 | 1.06 | 0.94 |
| 5.5 | 4.82 | 4.7 | 12 | 11.57 | 1.6 | 1.68 | 1.52 |
| 6.3 | 5.52 | 5.4 | 14 | 13.57 | 1.6 | 1.68 | 1.52 |
| 8 | 7.3 | 7.15 | 16 | 15.57 | 1.6 | 1.68 | 1.52 |
