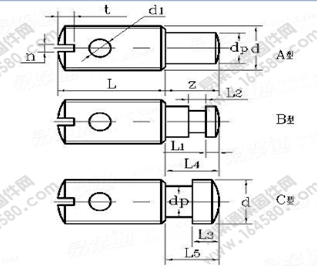

GB /T 2160-1991 机床夹具零件及部件 压紧螺钉
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-09-09 08:45
| 公称直径d | dp | d1 H7 | Z | L4 | L1 | L2 | L5 | L3 | n | t |
| M4 | 2.8 | / | 3 | / | / | / | 5 | 2 | 0.6 | 1.4 |
| M5 | 3.5 | 1.5 | 3 | / | / | / | 6.5 | 3 | 0.8 | 1.8 |
| M6 | 4.5 | 2 | 4 | 7 | 2.1 | 2.2 | 6.5 | 3 | 0.8 | 2 |
| M8 | 6 | 3 | 5 | 8.5 | 2.5 | 2.6 | 9 | 4 | 1.2 | 2.5 |
| M10 | 7 | 4 | 6 | 10 | 2.5 | 3.2 | 11 | 5 | 1.5 | 3 |
| M12 | 9 | 5 | 7 | 13 | 2.5 | 4.8 | 13.5 | 6.5 | 2 | 3.5 |
| M16 | 12 | 6 | 8 | 15 | 3.4 | 6.3 | 15 | 8 | 2 | 4.5 |
| M20 | 16 | 6 | 10 | 18 | 5 | 7.5 | 17 | 9 | 3 | 6 |
| M24 | 18 | 8 | 12 | 20 | 5 | 8.5 | 20 | 11 | 4 | 7 |
| M30 | 8 | 12 | 20 | 5 | 8.5 | 20 | 11 | 4 | 7 |
