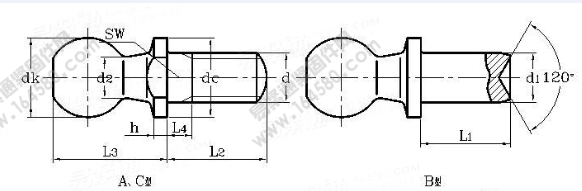

DIN 71803-1988 球面铰链
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-09-09 09:35
| dk h1O | L1 ±0.2 | h ﹢0.4 | d | d1 h11 | dc h14 | d2 ±0.2 | d1 h11 | L2 ±0.3 | L3 ±0.3 | L4 max | SW | 每1000件产品的重量≈kg | |
| A、C | B | ||||||||||||
| 6 | 3.5 | 2 | / | 4 | 6 | 3 | 4 | / | 9.2 | / | / | / | 1.9 |
| 8 | 4 | 2 | M5 | 5 | 8 | 4 | 5 | 10.2 | 12.5 | 4 | 7 | 4.55 | 3.85 |
| 7.5 | 4.35 | ||||||||||||
| 10 | 4.5 | 2.2 | M6 | 6 | 10 | 5 | 6 | 12.5 | 15.5 | 4 | 8 | 8.5 | 7.1 |
| 8 | 7.8 | ||||||||||||
| 13 | 5 | 2.4 | M8 | 8 | 13 | 6.5 | 8 | 16.5 | 18.5 | 5.3 | 11 | 17.7 | 14.2 |
| 10 | 16 | ||||||||||||
| 16 | 6 | 2.7 | M10 | 10 | 16 | 8 | 10 | 20 | 23 | 7.3 | 13 | 35.1 | 23.5 |
| 13 | 19.6 | ||||||||||||
| 19 | 12 | 3 | M14*1.5 | 14 | 19 | 10 | 14 | 28 | 28.5 | 10.8 | 16 | 71.2 | 56.2 |
| 18 | 63.7 | ||||||||||||
