螺丝具有代表性的螺纹
具有代表性的螺纹
接下来我将对JIS中所规定的具有代表性的螺丝的种类进行祥细的介绍。不过，此处我将着眼点放在螺纹的分类上，如表2.1所示
表2.1 JIS中所规定的具有代表性的螺纹
区分 | 螺纹的种类 | 螺纹种类的 | 相关JIS 的番号 | ||
普通螺纹 | ISO规格中 | 公制粗牙螺纹 | M | JIS B 0205 | |
公制细牙螺纹 | JIS B 0207 | ||||
锥管螺纹 | 圆锥外螺纹 | R | JIS B 0203 | ||
圆锥内螺纹 | Rc | ||||
密封圆柱内螺纹 | Rp | ||||
非螺纹密封管螺纹 | G | JIS B 0202 | |||
通用粗牙螺纹 | UNC | JIS B 0206 | |||
通用细牙螺纹 | UNF | JIS B 0208 | |||
微型螺纹 | S | JIS B 0201 | |||
公制梯形螺纹 | Tr | JIS B 0216 | |||
ISO规格中 | 锥管螺纹 | 圆锥螺纹 | PT | JIS B 0203的附注 | |
密封圆柱内螺纹 | PS | ||||
非螺纹密封管螺纹 | PF | JIS B 0202的附注 | |||
29°梯形螺纹 | TW | JIS B 0222 | |||
特殊螺纹 | 厚钢电线管螺纹 | CTG | JIS B 0204 | ||
薄钢电线管螺纹 | CTC | ||||
自行车用螺纹 | 普通螺纹 | BC | JIS B 0225 | ||
轮辐用螺纹 | |||||
缝纫机用螺纹 | SM | JIS B 0226 | |||
电灯泡用螺纹 | E | JIS B 7709 | |||
汽车用轮胎阀螺纹 | TV | JIS D 4208的附注 | |||
自行车用轮胎阀螺纹 | CTV | JIS D 9422的附注 | |||
1.公制粗牙螺纹

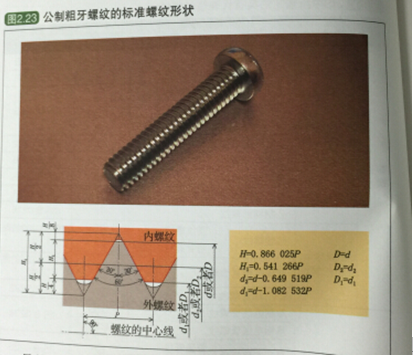

螺纹呈60°三角形状的三角螺纹容易进行精密加工，还具有拧紧之后不容易松动等特点，所以被广泛应用于各个领域。三角螺纹的标记符号是M,当外螺纹的外径是l0mm时，该螺丝钉则表示为M10。外螺纹的外径和内螺纹的内径统称为螺丝钉的公称直径，JIS中所规定的具有代表性的三角螺纹就是公制粗牙螺纹，如图2.23所示。
另外，螺纹的公称直径并非所有尺寸都存在，人们一般按照用途的广泛与否来规定螺纹公称直径的大小。在JIS规格中，优先推荐人们使用的是表2.2的1栏中的规格，然后在必要的时候才推荐使用2栏中的规格，而3栏中的M7、M9、M1l等公称直径的大小是奇数的螺纹，则建议大家尽量避免使用。
