螺母的托板结构
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-10-06 15:57
托板结构与扳拧结构的作用一样，是确保螺纹连接副顺利装配的必要结构。两者不同之处在于，托板结构一般是预先将螺母通过铆接的方式固定在被连接件上，可以实现单面装配，适用于狭窄部位或封闭结构。
该类螺母统称为托板螺母，主要分为固定托板螺母和游动托板螺母两大类。

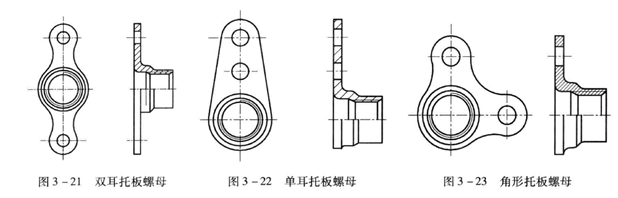

（1）固定托板螺母的螺母体与托板连为一个整体，根据托板支耳的形状来分，其可分为双耳托板螺母、单耳托板螺母和角形托板螺母，见图3-12至图3-23。由于双耳托板螺母的结构设计合理，连接受力均衡，应优先选用。当空间受限无法使用双耳托板螺母时，才考虑选用单耳托板螺母或角形托板螺母。

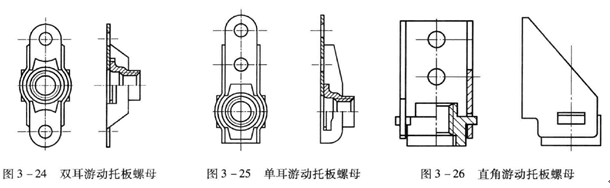

（2）游动托板螺母的螺母体被保持在托板支架内，并有一定的纵向和横向游动量，用以补偿孔距或安装误差，便于外螺纹的旋入。一般情况下，游动托板螺母的最小径向游动量为0.5mm~0.75mm。根据支架的支耳形状来分，游动托板螺母可分为双耳游动托板螺母、单耳游动托板螺母和直角游动托板螺母，见图3-24至图3-26。
